系统概述

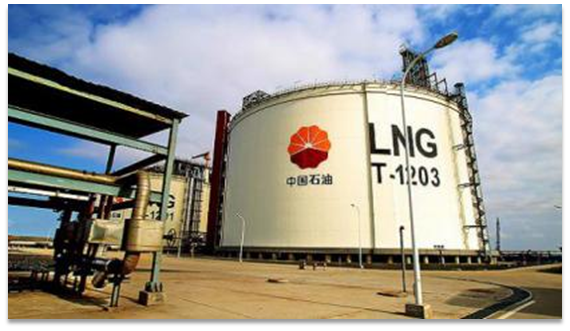

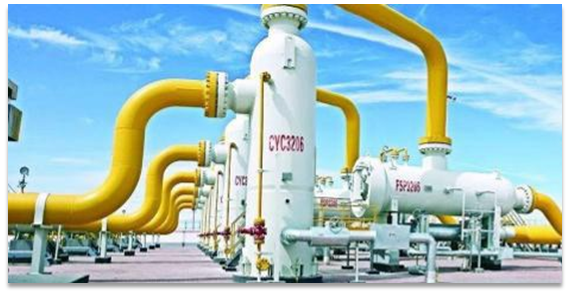

门站工作区、调压站、存储库区、LNG站都是露天开放区域，占地面积较大，阀门、法兰数量很多。传统监测监控设备，由于技术原因无法在露天环境下实现监测监控目的，使这些场合有设备但很难形成有效监测，仍然需要采用人工巡检，安全管理效率低、效果差。所以这个时候我们就需要在这些地方安装激光监测仪器来替我们随时随地的关注气体泄露情况。让我们能够跟准确的掌握精准的数据，保障安全。

（一）安装固定扫描式激光气体遥测仪来进行监测

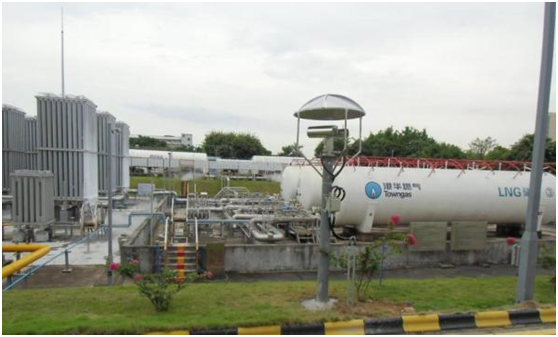

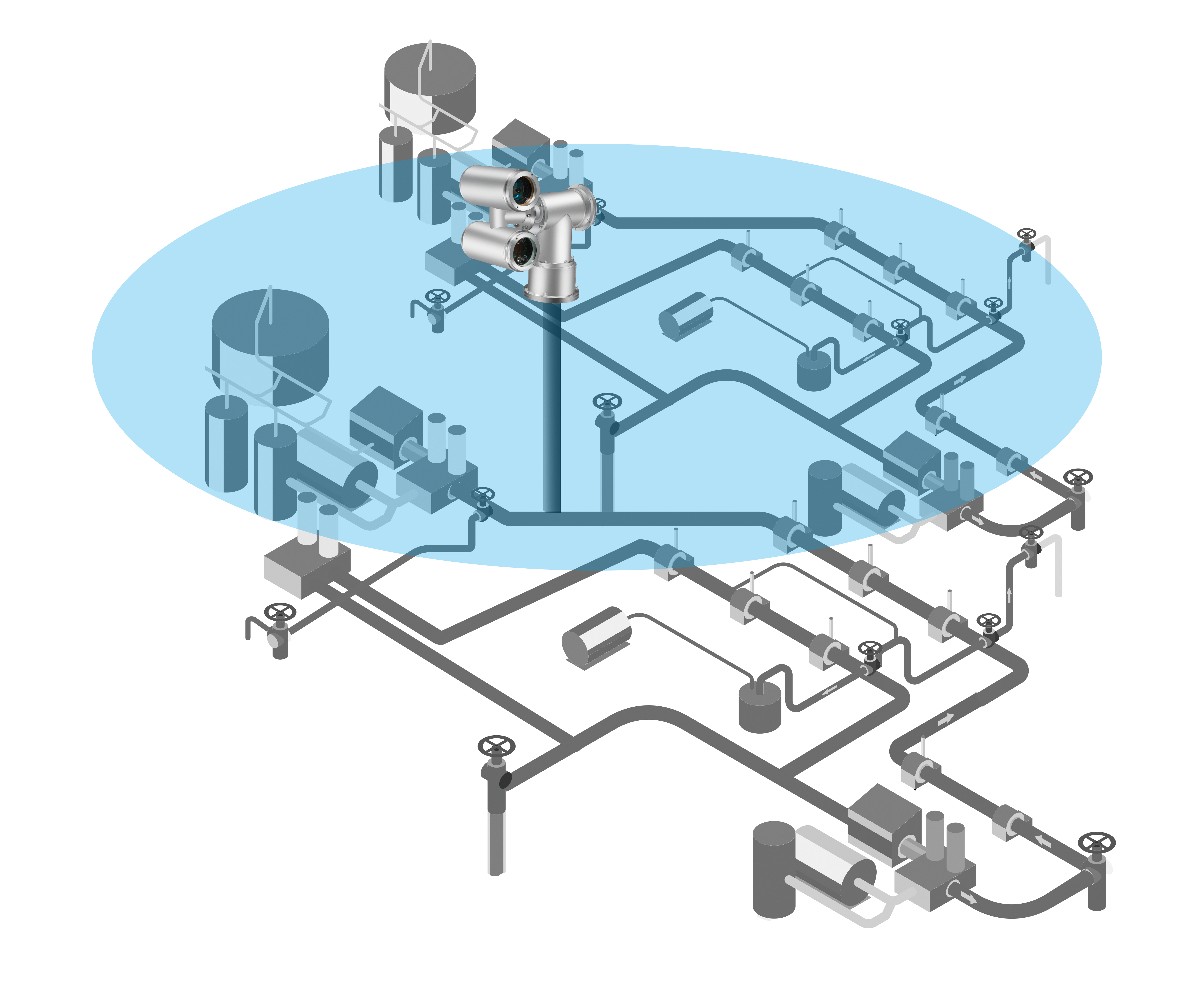

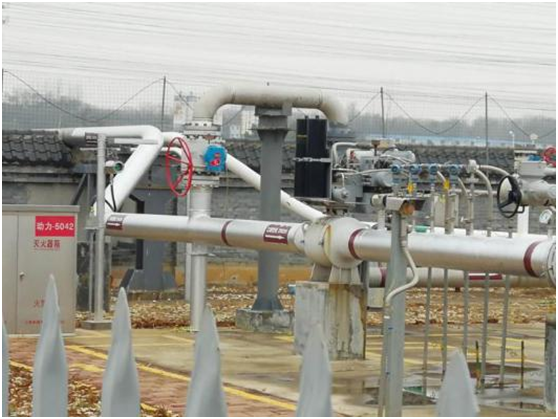

在这些工作场景分区域安装固定扫描式激光气体遥测仪，通过类似雷达的旋转扫描，形成360°的全方位监测，监测整个场站各个工艺区。不再需要频繁进行人工巡检，固定扫描式激光气体遥测仪犹如一个不知疲倦的巡检员始终为这些区域提供24小时不间断的泄漏监测。

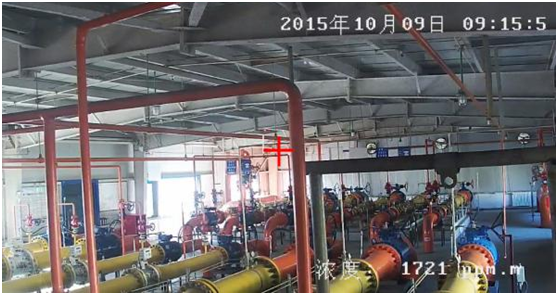

监测情况以结合视频以可视形式显示，管理人员第一时间就能“看”到泄漏情况。在监测画面中用标靶来显示当前正在检测的位置，并显示当前检测位置上的气体浓度信息

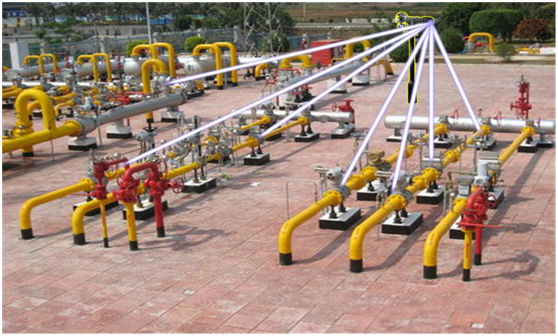

该设备可安装在工艺区外或某个制高点，一旦应用可替代场站内人工巡检，利用多种扫描模式，既可以在设定范围内覆盖扫描检测，也可以对风险点逐点检测。实现智能扫描漏点查找，可以准确定位到泄漏点，赢得维修时间，使维修更加及时，避免泄漏加大造成事故。

(二）安装固定反射式激光气体遥测仪来进行监测

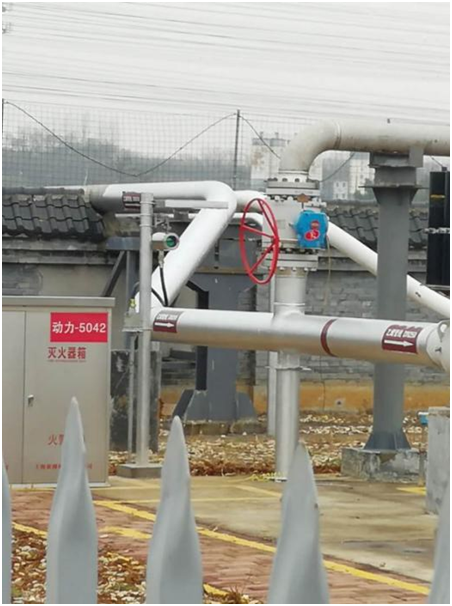

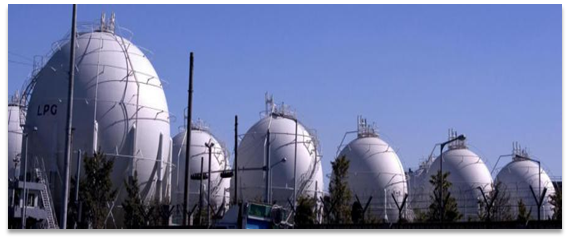

针对单条管道、LNG汽化器、储罐等设施还可以采用固定反射式激光气体遥测仪进行整体监测。

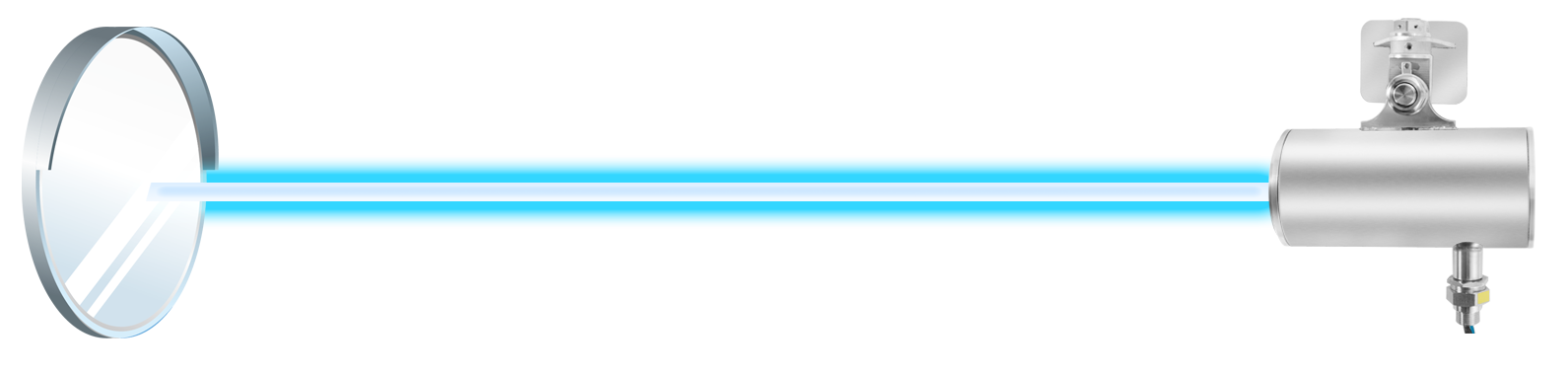

固定反射式激光气体遥测仪主要针对长距离空间的整体泄漏监测和泄漏跨界监测，在长距离空间内，只需在一端安装探测器，即可实现长距离监测。

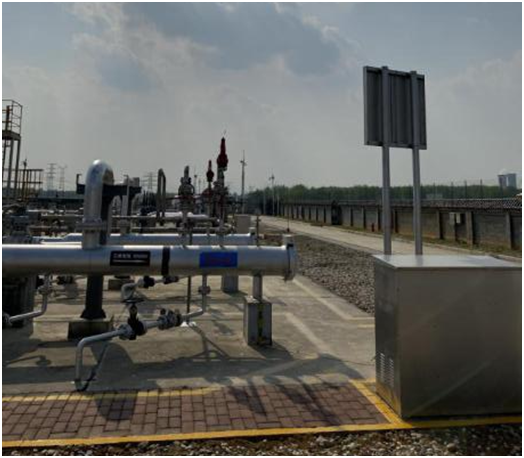

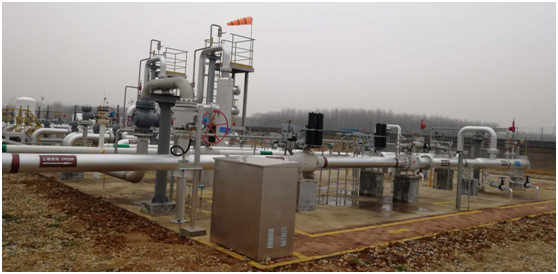

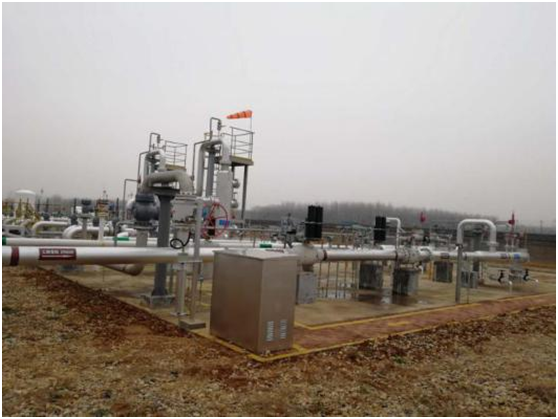

我们在中海油横琴天然气终端站安装了11台固定反射式激光气体遥测仪对管道进行整体监测。

按国家规范要求燃气场站内必须要安装固定点式可燃气体探测器。可使用无源光纤激光泄漏监测系统替代现有传统可燃气体探测器。只需在原来安装传统可燃气体探测器的地方直接安装无源光感终端即可。

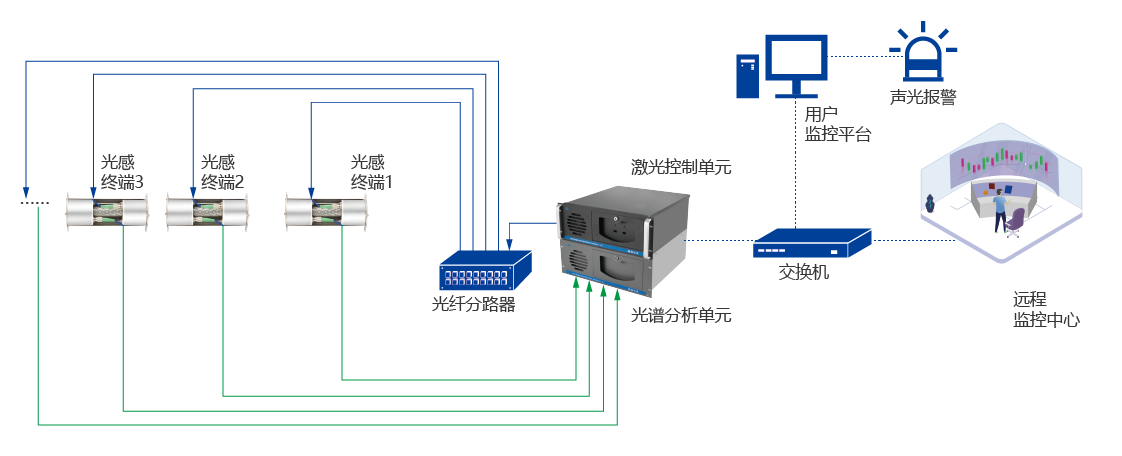

无源光纤激光泄漏监测系统是一套无源在线监测系统，主要是针对无电、高湿、无法维护的场所，进行的24小时远程在线监测。系统由系统主机和无源光感终端组成，系统主机和光感终端之间通过光纤连接，传输距离可达20KM。

监测现场只需要放置无源光纤激光泄漏监测系统光感终端，监测现场不需要任何电力就可实现24小时在线监测。首先解决了目前很多重要安全节点和密闭空间因为无电而无法监控的问题，其次杜绝了传统监测设备自身带电而可能成为引起燃爆事故的诱因风险。
